鄭州建新立軸行星式攪拌機結構設計與工作原理
文章來源:建新機械 發布時間:2019-12-29 16:54:07
導讀:立軸行星式攪拌機是強制式攪拌機的一種,廣泛應用于一些大型的混凝土攪拌站設備當中。 多用于干硬性混凝土(碾壓混凝土)的攪拌。
在一整套完整的混凝土攪拌站設備中,主機混凝土攪拌機承擔了混凝土攪拌的主要功能,且目前攪拌站設備中所用的主機通常以強制式攪拌機為主,其強制攪拌的原理在攪拌效率和效 果上都有著出色的表現,強制式攪拌機類型有多種形式,有立軸和臥軸之分,還有單軸與雙 軸之分,今天主要介紹一下立軸行星式攪拌機的主要結構設計。

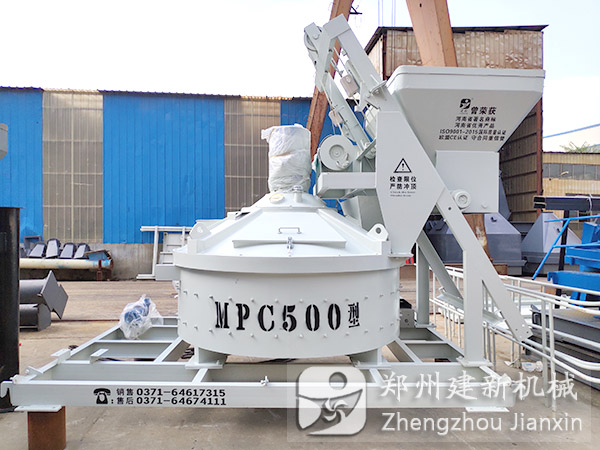

立軸攪拌機是強制式攪拌機的一種,廣泛應用于一些大型的混凝土攪拌站設備當中。 多用于干硬性混凝土(碾壓混凝土)的攪拌,也可用于生產砌塊和預制件,還能夠用來制造 鋼纖維混凝土、彩色混凝土、干砂漿。此種攪拌機具有很高的性能,對細骨料攪拌有著出色 的表現,國內有些廠家稱之為碾輪,攪拌強度很大。立軸行星式攪拌機主要有定軸式和定盤 式兩種。

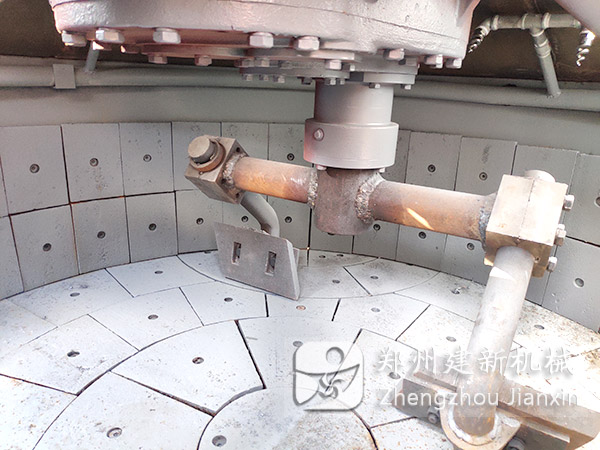

所謂定軸式就是軸僅自轉不公轉,轉盤旋轉而實現攪拌,能耗較大;而定盤式攪拌 機就是盤不動,由立軸的公轉與自轉帶動攪拌機運動,實現攪拌。而攪拌機的主要攪拌系統 的設計和工作原理都是基本一樣的,同樣是通過攪拌臂和攪拌葉片來完成對物料的混合攪 拌,它們固定在從動盤和行星架上,與行星架相連的攪拌葉片僅作公轉運動,用于實現刮料 功能,從動盤相連的攪拌葉片,即自轉又公轉,用于實現攪拌功能。
